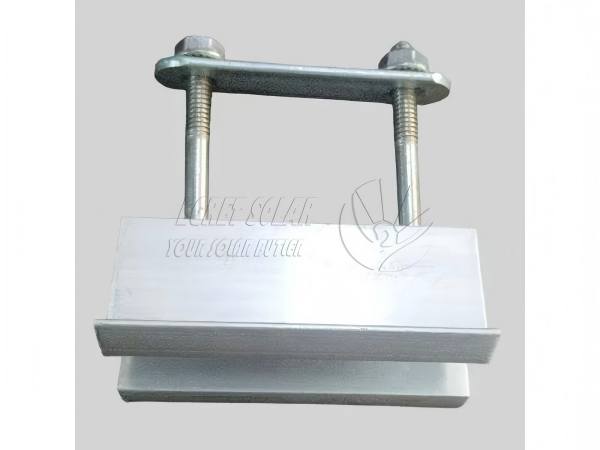

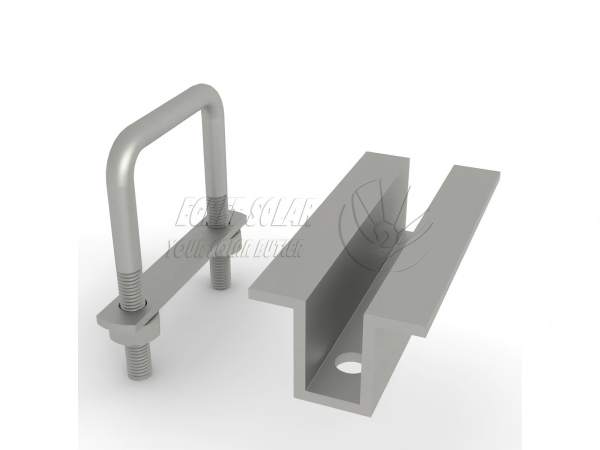

Pince centrale solaire à double boulon en U

La pince centrale solaire à double boulon en U Egret est utilisée pour fixer les panneaux solaires des deux côtés en position médiane entre deux panneaux solaires photovoltaïques adjacents. Contrairement à la pince intermédiaire solaire ordinaire etpince d'extrémité, le corps de la pince est plus long, de 80 à 100 mm, ce qui entraîne une répartition plus uniforme de la force et forme une structure tampon pour éviter de presser et de rayer le cadre photovoltaïque en aluminium.

La longueur standard du produit couvre 80 à 100 mm et d'autres longueurs personnalisées sont acceptées. Il est compatible avec l'épaisseur du module photovoltaïque courant de 30/35/40 mm sur le marché ; la hauteur de la forme en U peut être personnalisée pour correspondre à différentes spécifications des poutres principales carrées en acier.

PARAMÈTRES DU PRODUIT

Instructions de personnalisation

Option de longueur de serrage en aluminium : 80 mm à 120 mm

Hauteur appropriée du cadre du panneau PV : 30 à 40 mm

Largeur d'ouverture du boulon en U (convient aux poutres principales en tube rectangulaire) : 40/60/80/100 mm, convient aux supports rectangulaires 40 × 60, 50 × 80, 50 × 100, etc.

Diamètre de fixation PV du boulon en U : généralement M8 et M6

Si le rail de support est un tube rond, vous pouvez utiliser un boulon arrondi en forme de U ; Si de l'acier en forme de U est utilisé, vous pouvez utiliserpince intermédiaire solaire avec écrou en plastique .

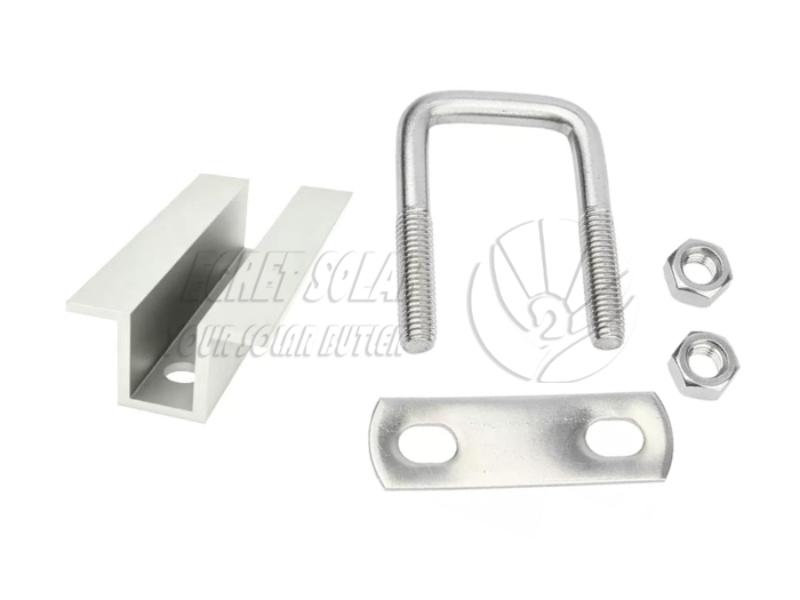

Composants inclus

L'ensemble complet de pinces PV à boulon en U est expédié sous forme d'ensemble, aucun achat séparé d'accessoires n'est requis. L'ensemble complet se compose des éléments suivants :

1. Pince centrale en aluminium * 1

(Profil extrudé en alliage d'aluminium Al6005-T5, surface anodisée

2. Plaque longue en aluminium * 1

(Pince en aluminium du même matériau)

3.U-boulon *1 :

(Acier Q235 galvanisé à chaud, intégralement plié, antirouille et résistant aux intempéries)

4. Rondelles plates * 2

(Fixations standards galvanisées à chaud, anti-desserrage et antidérapantes)

5. Écrous à bride ou écrous hexagonaux externes *2

Caractéristiques de la pince centrale solaire en U

Répartition équilibrée des contraintes, empêchant le glissement des panneaux

La grande zone de joint entre la pince en aluminium et le cadre et le rail du panneau solaire assure une répartition uniforme des contraintes par rapport à la pince centrale commune, empêchant ainsi le déplacement du panneau en cas de vents violents et de fluctuations de température.

Résistance à la corrosion extérieure à long terme

La pince de montage solaire à double couche résiste aux rayons UV, à la pluie et à la corrosion acide/alcali ; Les boulons en U sont galvanisés à chaud, garantissant un fonctionnement sans rouille pendant 15 ans, même dans les zones côtières à forte embruns salins et dans les régions pluvieuses du sud, adaptés à divers environnements extérieurs difficiles.

Excellent service après-vente

Nos produits utilisent des matériaux de base en acier de haute qualité et possèdent une couche galvanisée de 65 µm, offrant une durée de vie de 25 ans et une garantie de 12 ans.

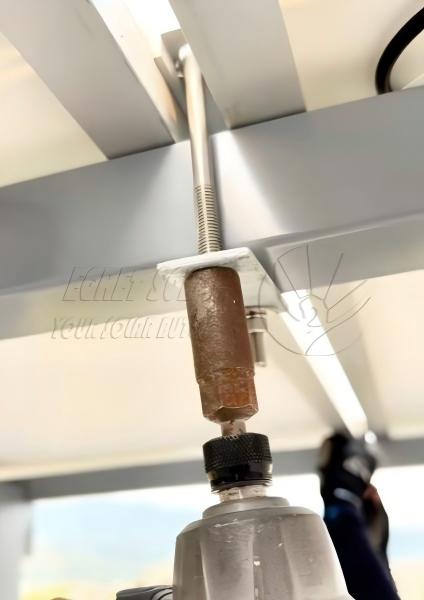

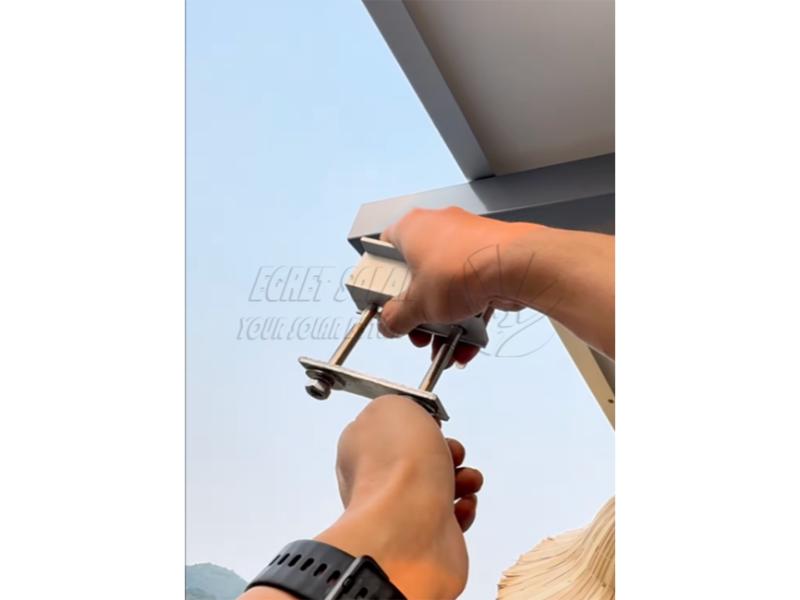

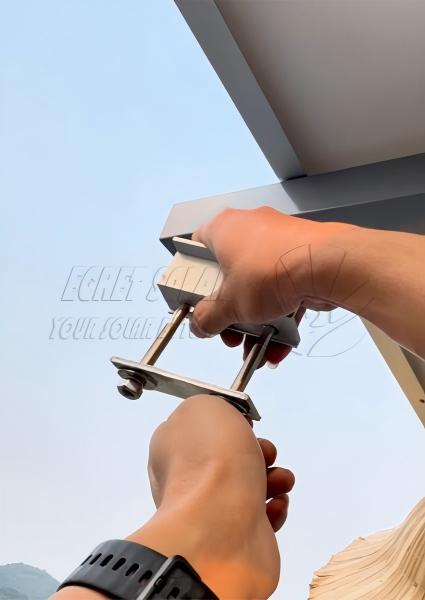

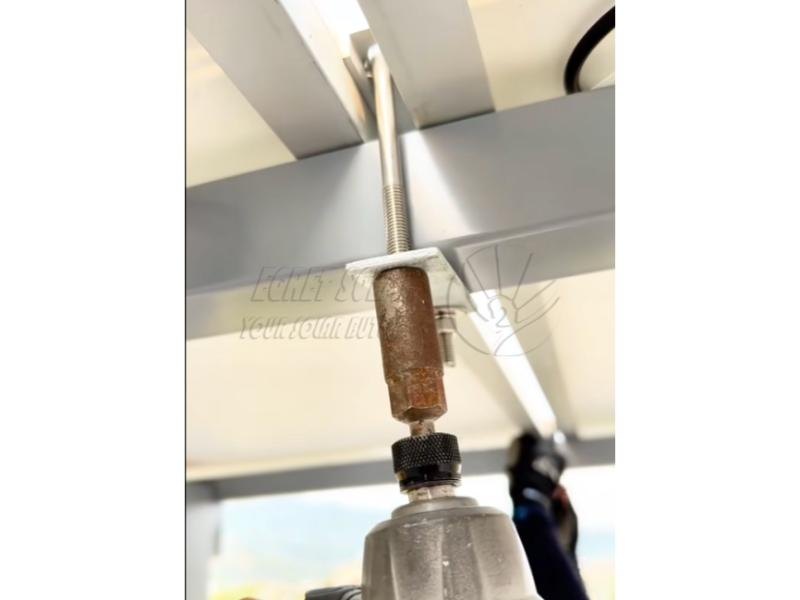

                                                                   Photo d'installation fournie par un client mauricien

FAQ

T1. Sur quelles poutres en tube carré le boulon en U peut-il se verrouiller ?

A1. Les boulons en U standard s'adaptent aux poutres carrées rectangulaires en acier galvanisé/ZAM. Si votre support utilise des poutres de largeur/épaisseur spéciales, nous pouvons personnaliser la hauteur des boulons en U et la largeur d'ouverture selon vos dessins.

Q2. Cette pince peut-elle être utilisée dans des zones à forte embruns salins proches de la mer ?

R2 : Oui. La pince centrale solaire en U est résistante aux UV et aux pluies acides ; les fixations galvanisées à chaud passent un test au brouillard salin de 500 heures. Pour les environnements très corrosifs tels que les îlots, le boulon zinc-aluminium-magnésium peut être amélioré, avec une durée de vie en extérieur de plus de 20 ans.

Q3 : Si l'environnement d'installation est difficile, des systèmes de mise à la terre recommandés peuvent-ils être adaptés à cette pince intermédiaire ?

R : Nous vous recommandons d'utiliser le système de tubes carrés Zam haute résistance, adapté aux zones à forte neige et vent en Europe. Aucune soudure n'est nécessaire, la connexion et la fixation se font directement avec des boulons, ce qui rend l'installation pratique.
