Comment installer un système de montage solaire à ballast est-ouest ?

[Préparation avant l'installation]

Voici une liste des éléments que vous devez préparer avant l'installation :

Outils:

Tournevis : utilisé pour serrer fermement les vis.

Ruban à mesurer : utilisé pour garantir que le support est dans la bonne position.

Niveau : utilisé pour confirmer que le support est installé horizontalement.

Notre système de ballast solaire comprend les accessoires suivants :

Support de trépied pré-assemblé, épissure de rail et de rail.Pince intermédiaireEt pince d'extrémité, pince de rail, clip de mise à la terre etCosse de mise à la terre、Plateau de ballast、Boulons hexagonaux M8*60 et écrou à bride M8. Il est à noter que vous devez fournir vous-même les blocs de ciment.

Support de trépied pré-assemblé

Rail et épissure de rail

Pince intermédiaire et pince d'extrémité

Pince de rail

Clip de mise à la terre et cosse de mise à la terre

Plateau de ballast

[Étape 1]

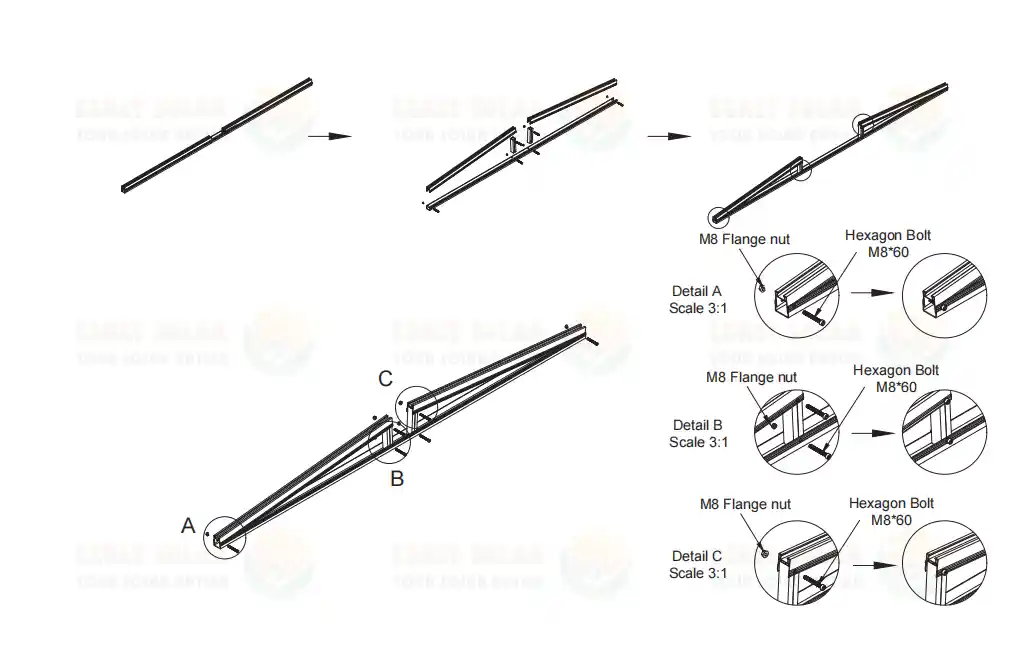

Dépliez le support pré-assemblé et installez les boulons hexagonaux M8*60 et les écrous à bride M8 aux points A, B et C marqués dans le schéma ci-dessous pour fixer le support du trépied.

[Étape 2]

Conformément aux dessins, les supports de trépied pré-assemblés dans le système de montage solaire sur toit plat sont disposés à des intervalles de 2 500 mm.

[Étape 3]

Placez tour à tour le plateau de ballast dans le support de trépied pré-assemblé, et l'espacement entre les deux plateaux de ballast est d'environ 1275 mm, comme indiqué sur la figure.

[Étape 4]

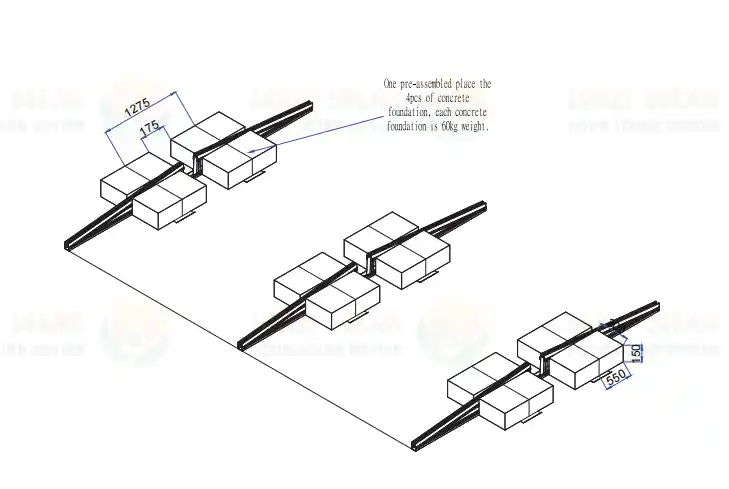

Placez le bloc de béton sur le bac à ballast. Il convient de noter qu'un support de trépied pré-assemblé doit être soutenu par quatre blocs de béton et que chaque bloc de béton doit peser au moins 60 kg. Les dimensions et l'emplacement des blocs de ciment dans le système de montage solaire de ballast pour toit plat en béton sont indiqués dans la figure suivante.

[Étape 5]

Ce qui suit est une vue de dessus du support de trépied pré-assemblé, du plateau de ballast et du bloc de béton une fois les étapes d'installation ci-dessus terminées.

[Étape 6]

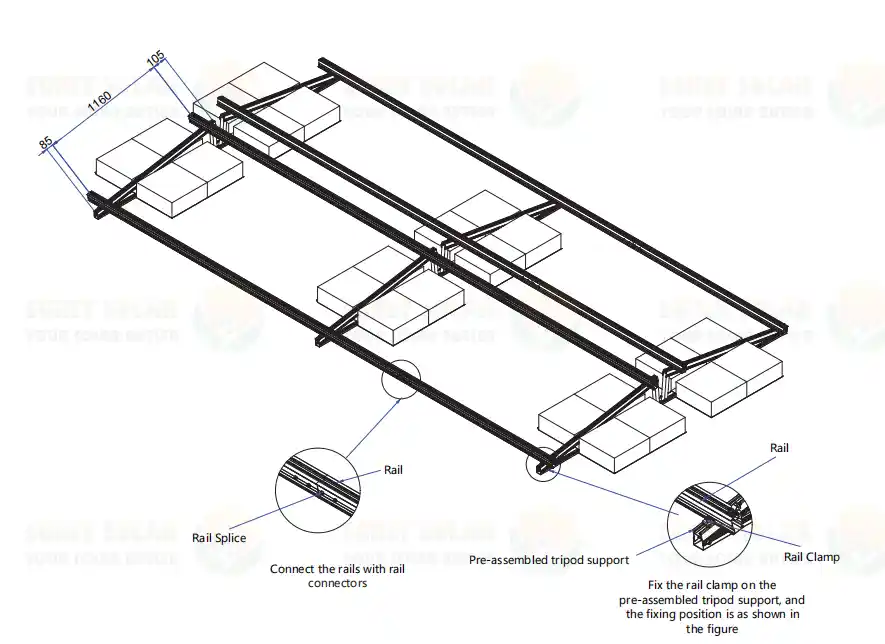

Connectez les rails à l'aide de l'épissure de rail et fixez les pinces de rail au support de trépied pré-assemblé, comme indiqué sur la figure.

[Étape 7]

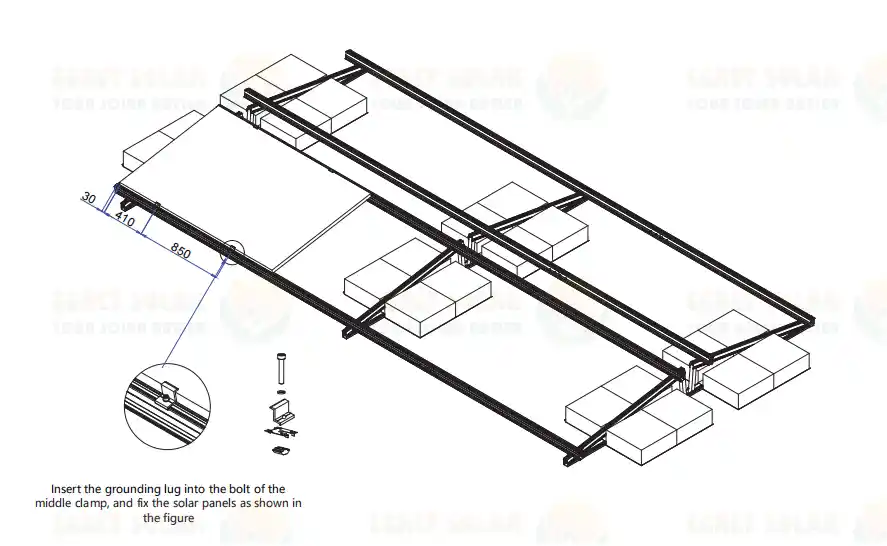

Placez le panneau solaire sur le rail et insérez le clip de mise à la terre dans le boulon de la pince centrale, comme indiqué sur la figure.

[Étape 8]

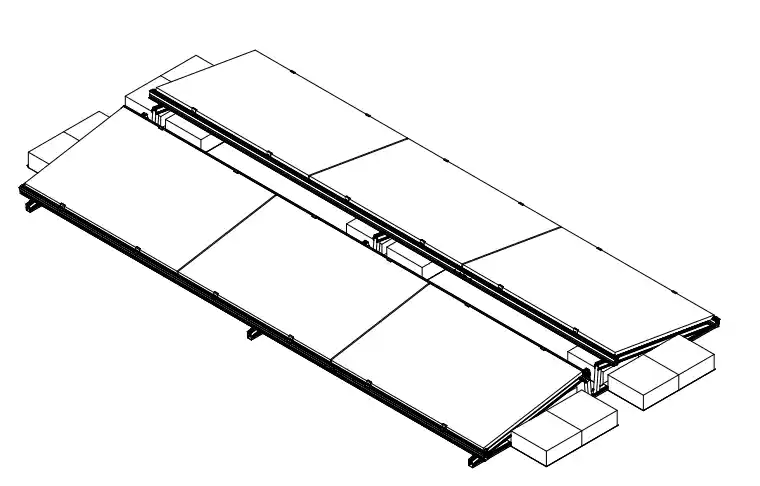

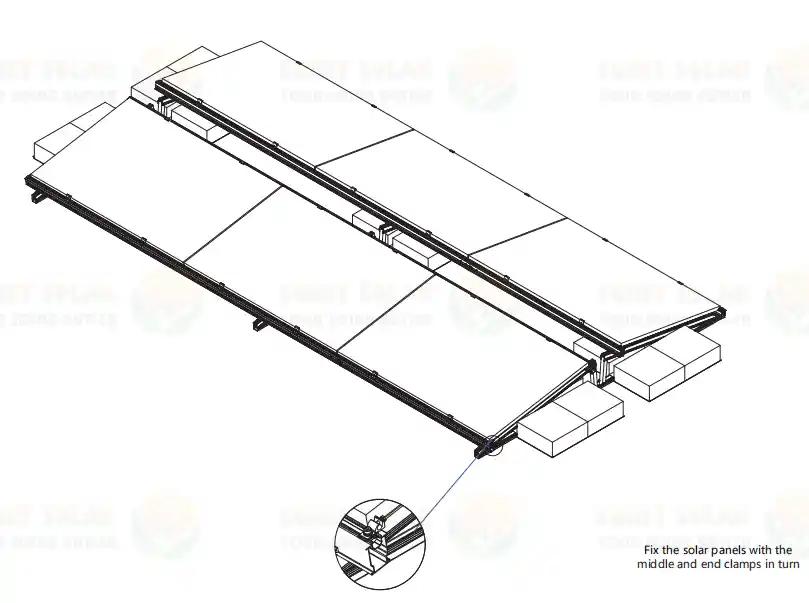

Placez les panneaux solaires dans l'ordre, puis installez la pince centrale et la pince d'extrémité pour les fixer, comme indiqué sur la figure. Ceci termine l’installation de l’ensemble du système de montage à ballast solaire Est-Ouest.

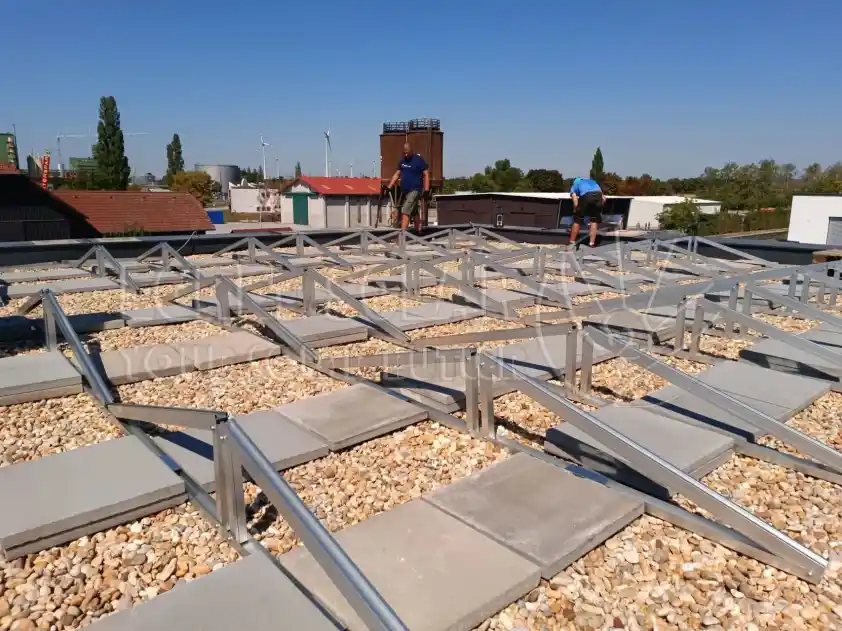

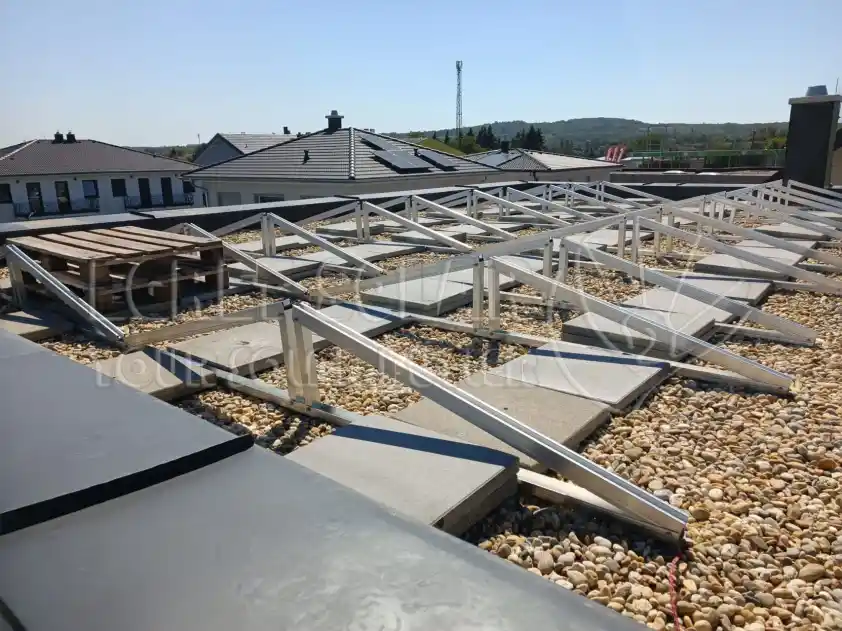

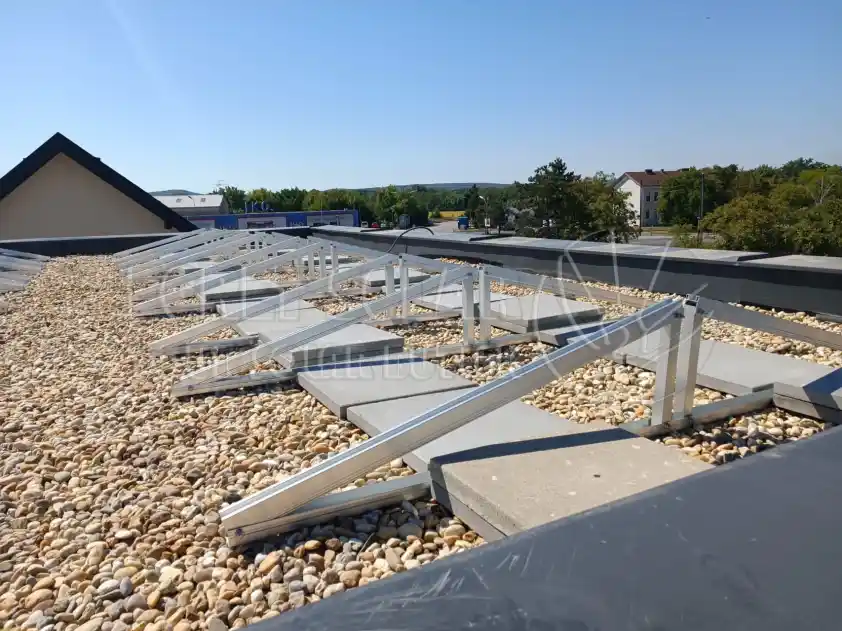

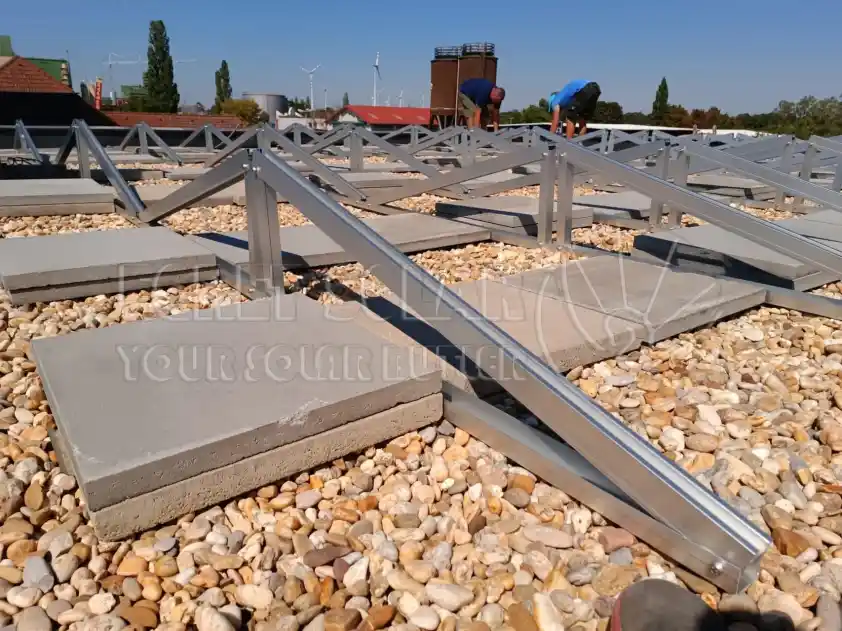

[Exemple d'installation]
