Kit de montage sur toit en tuiles photovoltaïques

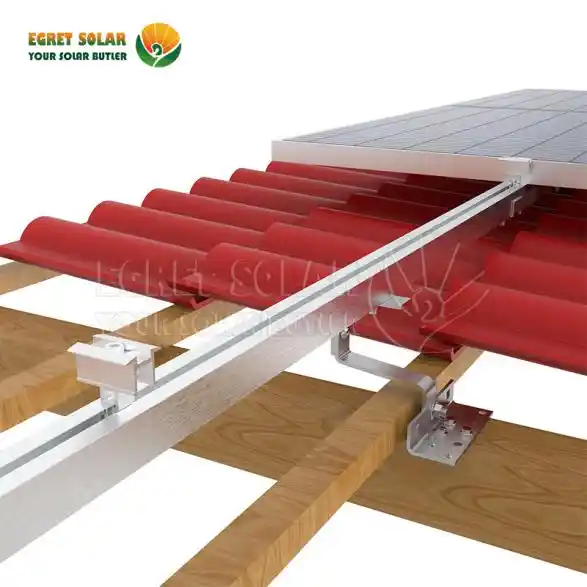

Le kit de montage sur toit en tuiles photovoltaïques est un système de montage photovoltaïque complet, fourni par Xiamen Egret Solar New Energy Technology Co., Ltd pour installer de manière sécurisée et stable des panneaux solaires sur des toits en tuiles de céramique (tuiles d'argile). Ce système structurel utilise un crochet de toit, un rail en aluminium et une conception à pince rapide. Il se monte sur les pannes de toit encrochets de toit réglables en acier inoxydable, transporte ensuite les panneaux photovoltaïques sur des rails en alliage d'aluminium, enfin, à l'aide d'une pince intermédiaire et d'extrémité pour les fixer fermement. L'ensemble du système présente une structure simple et des composants rationalisés, qui offrent à la fois une facilité d'installation et une stabilité structurelle.

Spécification

Composant

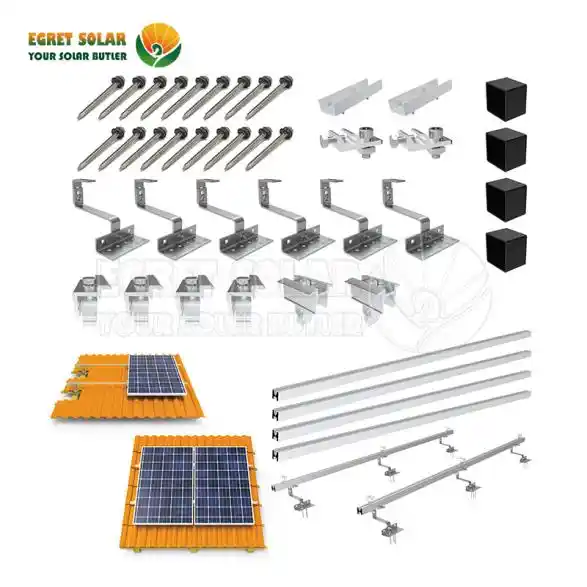

L'ensemble de système de montage photovoltaïque 2x d'Egret Solar, conçu pour l'installation de deux panneaux solaires sur le toit, comprend les composants suivants.

1.Quatre piècesrails solaires en aluminium 40x40mm. Fabriqué en alliage d'aluminium AL6005-T5 à haute résistance avec une surface anodisée, avec une épaisseur de film d'oxyde de surface de 10 µm, il offre une excellente résistance à la corrosion et des propriétés de légèreté. Les rails sont fixés aux crochets via un écrou pour supporter les modules photovoltaïques. La conception transversale unique permet aux écrous de s'engager depuis n'importe quelle position sur le dessus ou le dessus des rails, ce qui rend l'installation flexible et pratique.

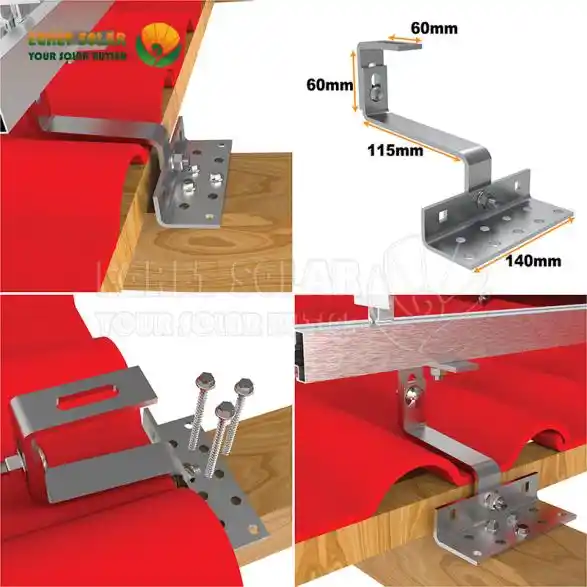

2. Crochets de toit réglables en six pièces. Fabriqués en acier inoxydable SUS304, ils offrent une résistance élevée et une résistance à la corrosion. Les crochets sont fixés aux poutres du toit par des vis autotaraudeuses. Les crochets réglables prennent en charge le réglage horizontal et vertical, pour s'adapter de manière flexible aux différents types de tuiles et aux irrégularités du toit.

3. 2 connecteurs de rail. Les connecteurs de rail sont largement utilisés pour connecter deux rails. Ils peuvent prolonger la longueur du rail en aluminium. Acceptez la personnalisation.

4. 4 pinces d'extrémité rapides. Installé sur le bord extérieur du module photovoltaïque, il convient aux modules photovoltaïques encadrés de 30 à 40 mm d'épaisseur.

Pinces intermédiaires rapides de 5,2 pièces. Monté entre deux modules photovoltaïques, la conception compacte transfère efficacement les charges et maintient un espacement uniforme des modules.

Cosses de mise à la terre de 6,2 pièces. Elles sont utilisées pour les connexions de mise à la terre électriques du système de montage solaire.

7. quatre embouts

Installés aux deux extrémités du rail, ces embouts assurent des fonctions anti-poussière, imperméables et protectrices. Ils empêchent les corps étrangers de pénétrer dans le rail. Prolongent ainsi la durée de vie du système.

Application

Le kit de fixation pour toit en tuiles est destiné à l'installation et à la fixation de deux panneaux solaires photovoltaïques sur l'installation d'un système photovoltaïque sur toit en tuiles résidentiel et sur des projets photovoltaïques de toit en tuiles de petits bâtiments commerciaux.

Avantages

1. installation facile et rapide

Kit de montage sur toit en tuile/ardoise/pente pour 2 panneaux solaires photovoltaïques se compose de seulement quelques composants, tels que des crochets de toit, des rails solaires et des pinces, etc. La conception unique de la section transversale du rail permet aux pinces d'être engagées dans n'importe quelle position.

2. Protège le toit et prévient les dommages aux tuiles

Aucun perçage ni soudure n’est requis sur les tuiles. Il protège efficacement l’intégrité et l’étanchéité des tuiles.

3. Matériaux de haute qualité, durables et durables

Fabriqué en alliage d'aluminium AL6005-T5 et SUS304, il offre une haute résistance, une excellente résistance à la corrosion et à la rouille. La durée de vie de l’ensemble du système peut aller jusqu’à 25 ans.

4. Ajustement bidirectionnel, haute adaptabilité

Les crochets réglables peuvent effectuer un réglage à la fois horizontal et vertical,

5. Kit complet, solution en une étape. Ce kit comprend tous les accessoires nécessaires pour installer deux panneaux solaires. Pas besoin d'acheter d'accessoires supplémentaires. L'installation est prête dès la sortie de la boîte.

FAQ

T1. Puis-je obtenir un échantillon gratuit de l'ensemble de 2 modules de toit en tuiles avec support PV ?

A1. Oui, bien sûr. Normalement, Egret Solar fournira l'échantillon gratuit. Mais le fret est collecté.

Q2. Quel est le délai de livraison pour les supports de montage solaire Egret, comme l'abri solaire ?

A2. 10-25 jours après réception du dépôt. Cela dépend de la quantité commandée.

Q3. Quelle certification possédez-vous ?

A3. Nous avons la certification CE, SGS et ISO.

Q4. quelle est la manière d'emballage?

A4. Cartons avec palettes

Q5. Quelles sont les conditions de paiement ?

A5. Habituellement par dépôt T/T30 %, solde T/T 70 % avant expédition.
