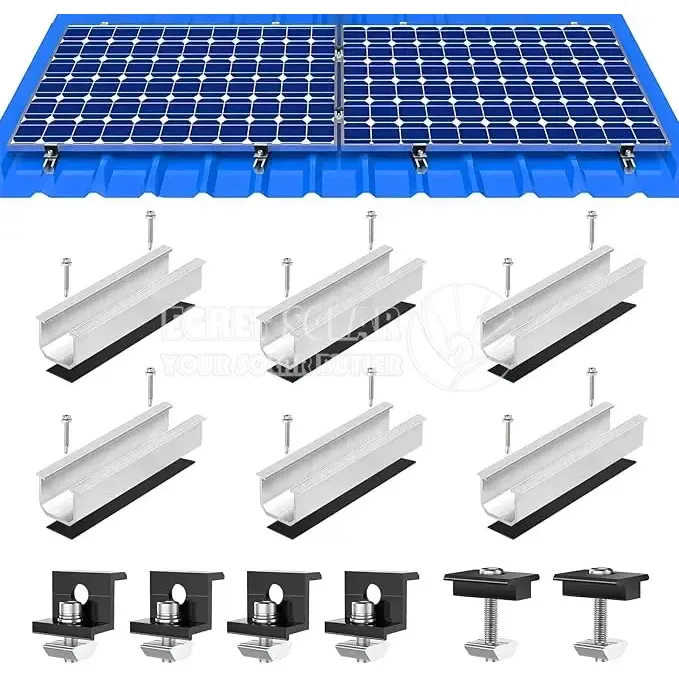

Kit de montage PV pour toit trapézoïdal

Le kit de montage solaire photovoltaïque Xiamen Egret pour toit trapézoïdal est fabriqué en alliage d'aluminium de haute qualité avec une surface anodisée, résistante à la rouille et à la corrosion. Il permet une fixation fiable de vos panneaux solaires et garantit une longue durée de vie, même dans des conditions météorologiques extrêmes. Grâce à une conception réfléchie et à des instructions claires, l'installation de nos rails est rapide et facile. En utilisant notre support solaire complet en tôle trapézoïdale, vous gagnerez non seulement du temps sur l'approvisionnement en accessoires, mais aussi de l'argent car vous n'aurez pas à acheter de pièces supplémentaires.

Détails:

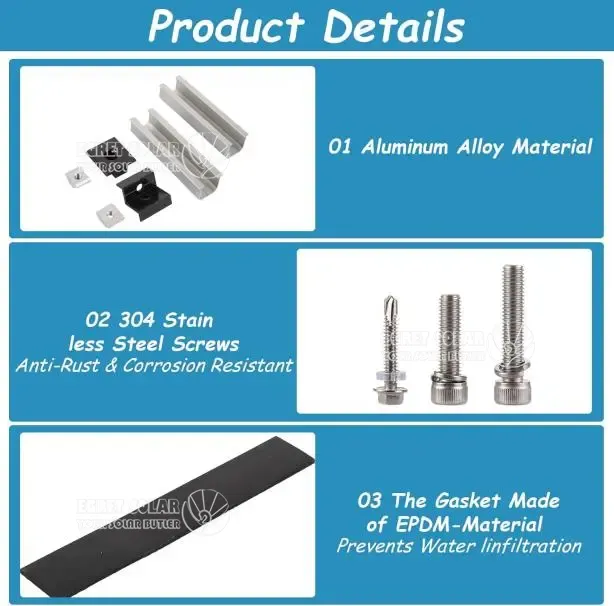

Matériau en alliage d'aluminium de haute qualité : le support de toit solaire en métal est fabriqué en alliage d'aluminium (AL6005-T5), qui est solide et durable, résistant à la corrosion et adapté à toutes les conditions météorologiques.

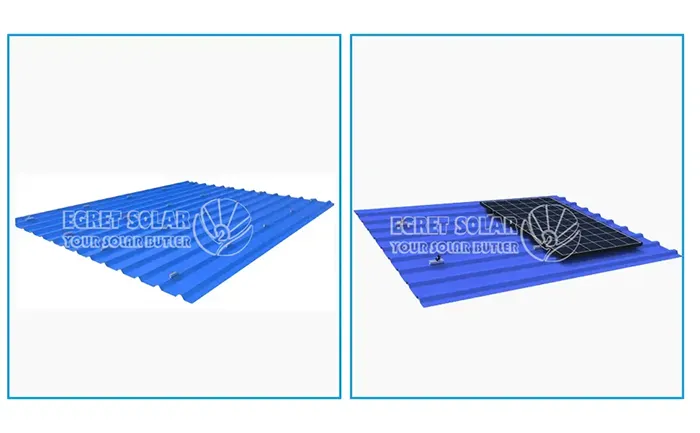

Montage pour modules solaires sur toit en tôle, adapté aux panneaux solaires.

Couleur du produit : noir + argent.

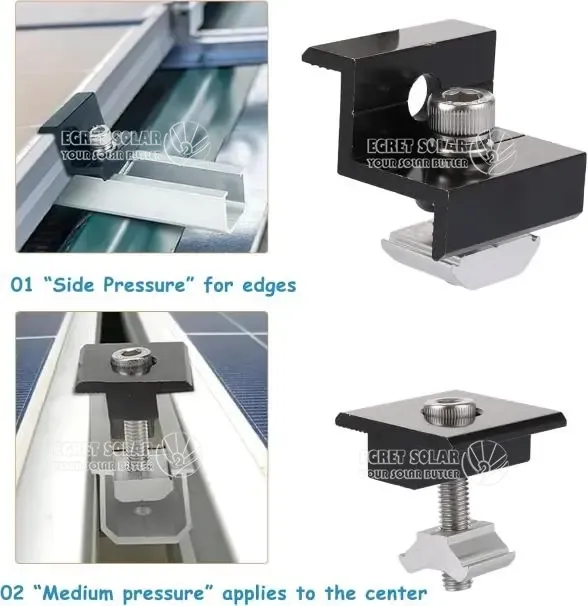

Pince médiane : 30 mm, 35 mm (convient aux panneaux solaires).

Pinces d'extrémité : 30 mm, 35 mm (convient aux panneaux solaires).

Avantage:

Kit de montage PV pour toit trapézoïdal en alliage d'aluminium de haute qualité (AL6005-T5), surface anodisée pour des bords lisses, stable et résistant à la corrosion aux rayons UV, à la chaleur, au froid et à l'humidité.

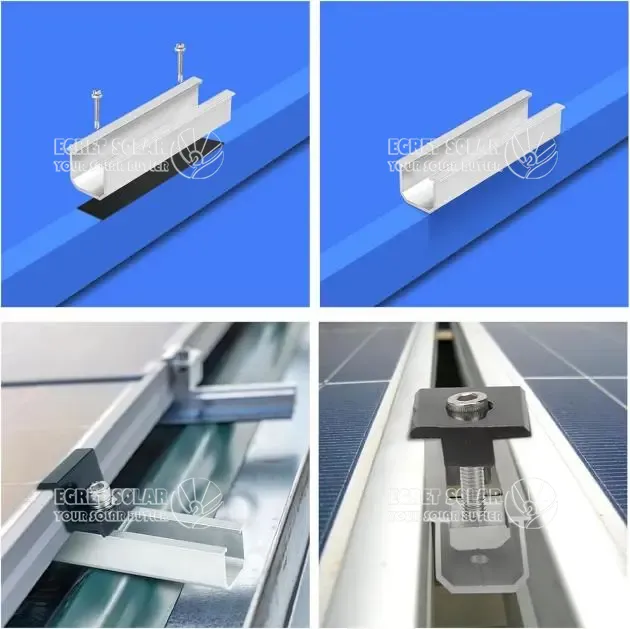

Le support solaire pour toit en tôle pour modules solaires est utilisé pour fixer les modules aux rails et créer une connexion solide entre les modules. Adapté à une hauteur de module de 30 à 35 mm, vous pouvez ajuster le réglage en fonction de vos besoins pour garantir la stabilité et les performances.

support solaire, construction modulaire pour une installation facile et pratique, pas besoin d'accessoires compliqués, support mural pour module PV, uniquement des vis et des écrous nécessaires pour fixer et connecter solidement les panneaux solaires aux rails.

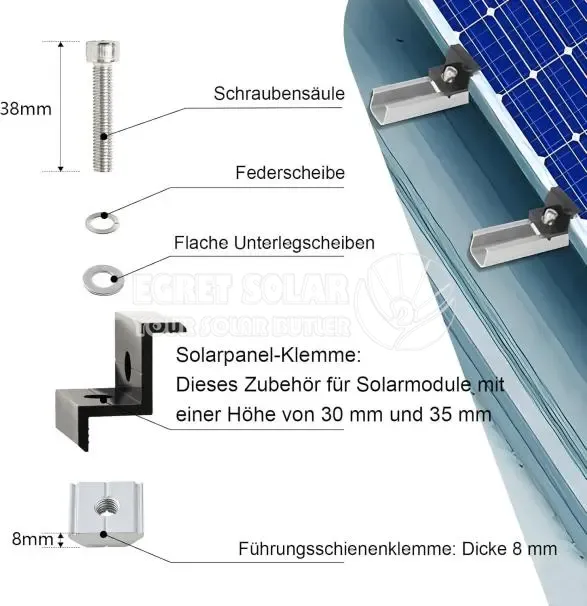

Le support solaire pour toit trapézoïdal est équipé d'une pince réglable améliorée, adaptée aux panneaux solaires d'une épaisseur de 30 à 35 mm. Vous pouvez fixer le panneau solaire en ajustant la pince pour obtenir le meilleur effet d'installation.

Le support PV convient à une variété d'applications, notamment les caravanes, les maisons, les bateaux et les balcons. Il peut être installé sur différents types de toiture comme les tuiles, l’asphalte ou les toits plats. Avec ce support, vous pouvez monter vos panneaux solaires partout où vous souhaitez utiliser l'énergie solaire.

FAQ

1. Quels types de supports photovoltaïques conviennent aux toits en tôle ?

Pinces non pénétrantes :

Idéal pour les toits à joints debout ou en tôle ondulée. Ceux-ci se fixent sur les coutures/nervures surélevées sans perçage, préservant ainsi l'étanchéité.

Montures pénétrantes :

Pour toitures sans joints surélevés. Utilisez des vis autoperceuses avec des rondelles EPDM et des produits d'étanchéité étanches (par exemple, du ruban butyle) aux points de pénétration.

Systèmes sans rail :

Fixez directement les panneaux aux supports, réduisant ainsi les coûts de matériaux. Convient aux zones à faible vent (<45 m/s) .

2. Comment les supports sont-ils installés sur les toits en tôle ondulée ?

Étapes clés :

Évaluation du toit : vérifier la capacité structurelle (charge de neige ≥1,4 kN/m², résistance au vent ≥216 km/h) et vérifier la corrosion/les dommages.

Alignement pince/rail :

Alignez les rails parallèlement aux ondulations.

Espacement des pinces : 600–900 mm pour les panneaux standards ; réduire à 500 mm dans les zones de vent fort .

Étanchéité : appliquez du produit d'étanchéité sous les bases des colliers et autour des vis pour empêcher l'eau de pénétrer .

Contrôle du couple : serrez les boulons à 25 pi-lb maximum ; un serrage excessif déforme les feuilles d'étain.

3. Quel matériau assure la longévité ?

Alliage d'aluminium (6065-T5) : léger, résistant à la corrosion ; anodisé pour la protection UV.

Acier inoxydable (SUS304) : Indispensable pour les zones côtières/à haute salinité. Évitez de mélanger avec de l'acier galvanisé pour éviter la corrosion électrolytique.

Traitement de surface : l'anodisation ou le revêtement en poudre prolonge la durée de vie jusqu'à plus de 25 ans.

4. Quelles charges de vent/neige ces supports peuvent-ils supporter ?

Résistance au vent : Le kit de montage PV pour toit trapézoïdal peut atteindre jusqu'à 216 km/h (60 m/s) lorsque l'espacement des voies est ≤ 1,2 m.

Charge de neige : certifiée pour 1,4 à 1,6 kN/m² (30 à 40 psf). Pour la neige plus lourde, réduisez l’espacement des rails ou ajoutez des supports à mi-portée .

Normes d'ingénierie : conforme aux tests en soufflerie AS/NZS 1170, DIN 1055 et TÜV.

5. Comment l’angle du toit affecte-t-il le choix des supports ?

Toits à faible pente (0° à 10°) : utilisez des supports d'inclinaison (kits de 5° à 10°) pour optimiser l'angle des panneaux .

Toits raides (jusqu'à 60°) : les supports triangulaires réglables permettent une inclinaison de 10° à 60°.

Considérations relatives au vent : des inclinaisons plus élevées augmentent le soulèvement du vent ; renforcez-les avec des pinces supplémentaires.

6. Quel entretien est nécessaire ?

Inspections annuelles : Une fois l'installation du support de panneau solaire pour 2 panneaux solaires terminée, le serrage des boulons doit être vérifié chaque année. S'il y a du jeu, il doit être renforcé et resserré à temps.

Nettoyage : retirez les débris des canaux de serrage pour éviter l'accumulation d'eau.

Réparation du revêtement : retouchez l'anodisation/la peinture rayée dans les 48 heures pour éviter la rouille.

7. Certifications et garantie ?

Certificats obligatoires : TÜV, CE, SGS et ISO 9001 garantissent la conformité structurelle.

Garantie : 125 ans sur le matériel ; Garanties de performance de 25 ans disponibles.
