Accessoires solaires Rail en aluminium pour système de montage sur toit en métal

Pour les installations sur toiture métallique, Egret Solar a développé un rail en aluminium pour accessoires solaires pour système de montage sur toiture métallique, offrant à la fois une installation rapide et des performances structurelles fiables. Fabriqué en alliage d'aluminium extrudé AL6005‑T5, le rail offre une excellente résistance pour résister aux charges élevées de vent et de neige dans les environnements extérieurs.

De conception simple, de structure robuste et construit pour une longue durée de vie. L'arrière du rail est équipé d'un design innovant de motif de dents emboîtables, qui est complètement différent de la rainure arrière lisse. Grâce au motif précis des dents à l'arrière et à la coopération avec la pièce de connexion dédiée, la position du composant peut être ajustée en continu et fixée automatiquement sans avoir besoin de blocs de verrouillage supplémentaires. Ce verrouillage en une seule étape améliore considérablement l'efficacité de l'installation et la fiabilité contre l'arrachement.

Paramètres du produit

	Nom du produit	Rail de montage solaire en aluminium
	Mise en page	Paysage
	Lieu d'installation	Système de montage de toit en tuiles solaires
	Charge de vent	0-60m/s
	Charge de neige	1,2KN/M²
	Garantie	12ans
	Spécification	Normale. Personnalisé.
	Matériel	AL6005-T5

PROTÉGER LES CAS

Ce rail solaire en aluminium anodisé n'est pas une seule pièce de matériau, mais le noyau central d'un système d'installation complet. Lorsqu'il est utilisé conjointement avec unconnecteurs ferroviaires, les pinces centrales, les pinces d'extrémité et les pieds en L, il peut rapidement construire un système de support à liaison complète, de la fixation des pinces de toit au verrouillage des composants. Les connecteurs relient les rails de bout en bout, gardant tout aligné et stable sur de longues distances. Les pinces centrales et les pinces d'extrémité maintiennent fermement les panneaux en place, avec une grande résistance aux forces de soulèvement et d'extraction du vent. Les pieds en L relient l'ensemble du système au toit : que vous travailliez avec des pinces, des pannes ou des semelles en béton, ils s'adaptent sans problème. Cette configuration fonctionne à tous les niveaux : toits métalliques, toits plats en béton et réseaux montés au sol. Un système, plusieurs applications.

Processus d'installation

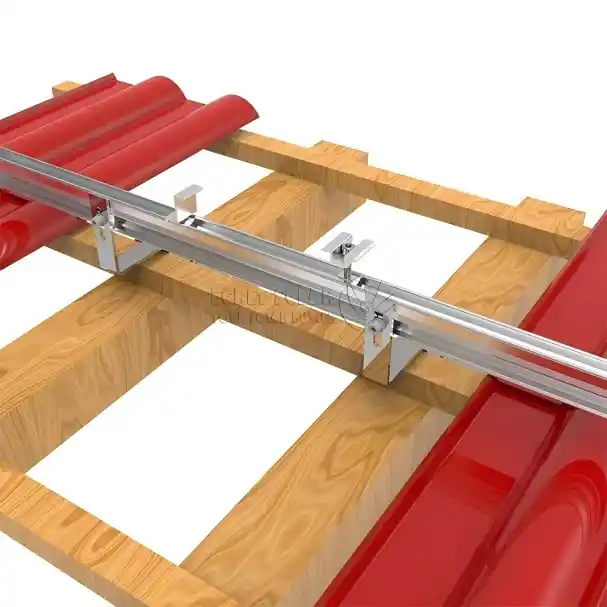

Sur la base du dessin de disposition des composants, déterminez avec précision les positions d'installation des crochets sur le toit, en vous assurant que l'espacement des crochets correspond à la portée du support de rail. Soulevez les tuiles correspondantes, accrochez les crochets aux pannes, ajustez-les pour qu'elles soient de niveau, puis verrouillez-les et fixez-les avecvis autotaraudeuses. Ensuite, posez le rail pour support de montage solaire longitudinalement au-dessus des crochets, ajustez-le à l'espacement prévu et utilisez des boulons spéciaux pour connecter et verrouiller le rail et les crochets. Lorsque la longueur du rail est insuffisante, utilisez des pièces de connexion spéciales pour l'étendre, insérez la pièce de connexion dans l'extrémité du rail et serrez les vis pour assurer une transition en douceur et une charge continue au niveau du joint. Une fois le système de rails posé, commencez à installer les composants photovoltaïques à partir du bord, placez la pince d'extrémité et la pince médiane en séquence, verrouillez-les et positionnez-les d'abord, puis ajustez uniformément la disposition des composants pour rendre l'apparence générale soignée et les espaces uniformes. Enfin, effectuez une inspection complète de tous les points de connexion des boulons pour confirmer que le couple est conforme aux normes et qu'il n'y a pas de desserrage.

AVANTAGES

1. L'installation de composants rapides et standardisés s'effectue directement sur le kit de rail de montage solaire, sans nécessiter de soudage ou de perçage approfondis sur site. L'efficacité de la construction est élevée.

2. Il est compatible avec la grande majorité des panneaux photovoltaïques en silicium cristallin et les composants de différentes marques sont fondamentalement universels.

3. Répartition uniforme de la force, protégeant le panneau photovoltaïque. Le panneau est fixé sur le rail par la pince d'extrémité, avec la force répartie uniformément, et il est moins susceptible de se fissurer ou de se déformer.

FAQ

Q1 : À quels types de toits ces accessoires de rail solaire en aluminium conviennent-ils ?

R : À peu près tous les toits que vous avez : en tuiles, en métal, en béton plat, et même montés au sol. La clé est lacrochets. Nous proposons de nombreux modèles de crochets différents, chacun étant adapté à un type de toit spécifique. Dites-nous simplement avec quoi vous travaillez et nous vous indiquerons le bon.

Q2 : Le rail a-t-il une longueur standard ?

R : Nous stockons des tailles standard afin de pouvoir expédier rapidement, mais nous effectuons également des découpes personnalisées. Si la configuration de votre toit nécessite une longueur de rail spécifique, par exemple pour passer entre des obstacles ou pour correspondre à une portée délicate, donnez-nous simplement les mesures. Pas de soucis supplémentaires, nous ferons en sorte que cela fonctionne.

Q3 : Combien coûte l’expédition et combien de temps cela prend-il ?

R : Cela dépend du nombre d'unités que vous commandez si vous souhaitez un travail personnalisé et bien sûr de l'endroit où vous souhaitez que l'expédition aille. Pour les commandes standards, nous expédions normalement sous 20 à 25 jours ouvrables. S'il s'agit d'un travail personnalisé, nous confirmerons le délai une fois que nous nous serons mis d'accord sur la conception. Envoyez-nous un message avec votre commande et votre adresse de livraison et nous vous ferons un véritable devis.
