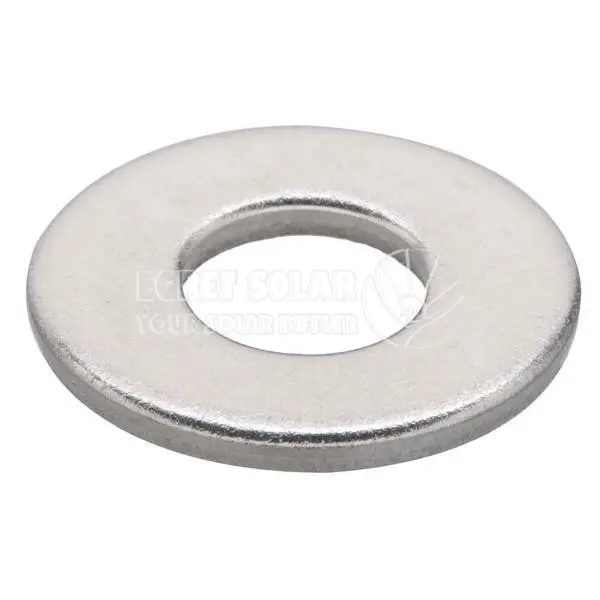

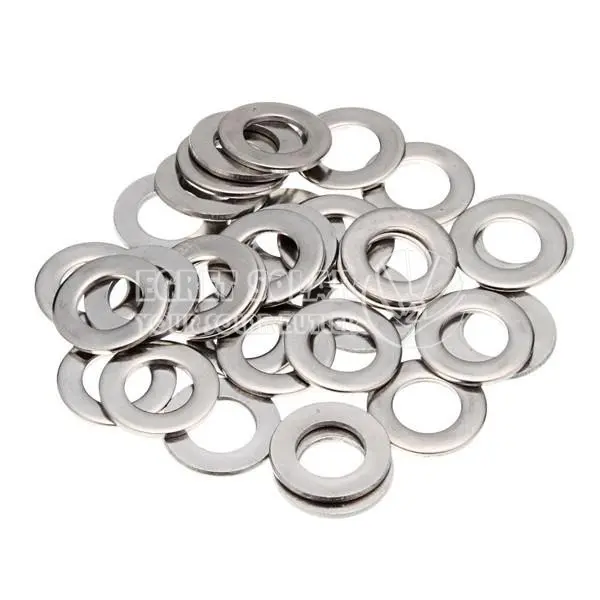

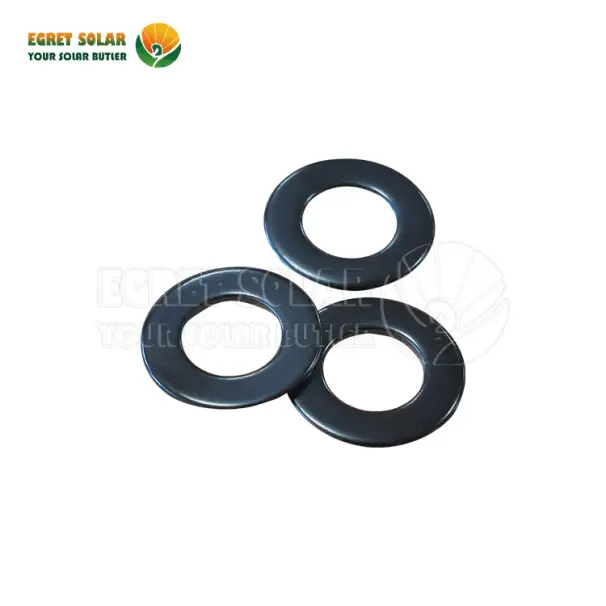

Laveuse à plat de montage solaire

Le montage à plat du montage solaire pour le montage solaire est une composante cruciale, petite mais vitale. Il s'agit d'une rondelle standardisée et résistante à la corrosion (HDG ou SS), de dimension spécifiquement diamètre pour les boulons. Son travail consiste à garantir efficacement les boulons, à répartir les charges en toute sécurité, à protéger les surfaces de montage et à empêcher le relâchement, contribuant ainsi de manière significative à l'intégrité structurelle, à la sécurité et à la durabilité à long terme de l'ensemble du réseau solaire. Utilisez toujours les rondelles spécifiées par votre fabricant de systèmes de rayonnage solaire.

Panneau solaire Montage solaire Fondeuse plate disponible en plusieurs tailles (M4, M6, M8, M10, M12), permettant une compatibilité avec une large gamme de diamètres de boulon dans diverses applications. Le montage à montage solide fournit une surface lisse entre le boulon ou la tête de vis et le matériau, aidant à prévenir le relâchement dû à la vibration ou au mouvement.

La laveuse plate de montage solaire aide à prévenir les dommages à la surface et peut également fournir une distribution plus uniforme de la charge, réduisant le risque de relâchement ou de défaillance de la fixation.

Avantage

Distribuez la charge: la fonction principale de la rondelle plate de montage solaire consiste à étaler la force de serrage (charge) exercée par la tête d'écrou et de boulon sur une surface plus grande du composant de montage (comme un rail en aluminium, un support ou le cadre du panneau lui-même). Cela empêche:

Dommages aux matériaux plus mous (comme les rails en aluminium).

Distorsion ou écrasement des matériaux composites.

Concentration excessive de stress qui pourrait entraîner des fissures ou des défaillances.

Fournir une surface de roulement stable: crée une surface lisse et plate pour l'écrou ou le boulon de tête à porter, garantissant une distribution de pression et réduisant le risque de relâchement due à des vibrations ou à un cycle thermique.

Compenser les trous surdimensionnés: le support de montage solaire aide à garantir que la tige de boulon serre correctement les matériaux même si le trou dans un composant est légèrement plus grand que le diamètre du boulon.

Protection: la rondelle plate SUS304 solaire agit comme une barrière entre le boulon / l'écrou et la surface de montage, réduisant la corrosion galvanique (particulièrement importante lorsque des métaux différents comme les boulons en acier et les rails en aluminium sont utilisés) et des rayures de surface.

Empêcher l'écrasement des matériaux mous (par exemple, les rails en aluminium).

Réduire la corrosion galvanique entre les métaux différents.

Assurez-vous même la répartition des charges contre les forces éoliennes / neige.

Maintenir la tension des boulons sur des décennies de cyclisme thermique / vibration.

Sont souvent requis pour les garanties du système.

FAQ

Q1: Qu'est-ce qu'une rondelle à plat de montage solaire?

R: Une laveuse spécialement conçue utilisée dans les systèmes d'écaille de panneaux solaires. Il distribue la force de serrage des boulons / écrous pour protéger les surfaces de montage (comme les rails en aluminium), éviter les dommages, réduire la corrosion et assurer une intégrité structurelle à long terme.

Q2: Quelles tailles sont courantes?

R: Tailles correspondant aux diamètres du boulon:

- M8 (pour les boulons de 8 mm): ID ~ 8,4 mm, OD 17-24 mm

- M10 (le plus commun): ID ~ 10,5 mm, OD 20-30 mm

- M12: ID ~ 13 mm, OD 24-36 mm

Vérifiez toujours les dimensions selon les spécifications de votre fabricant.

Q3: Quels matériaux sont utilisés?

UN:

- acier galvanisé à trempage à chaud (HDG): Bonne résistance à la corrosion rentable.

- Acier inoxydable (A2 / 304 ou A4 / 316): essentiel pour les environnements côtiers / durs. A4 / 316 offre une résistance à la corrosion supérieure.

- Évitez l'acier à carbone ordinaire ou les métaux non compatibles.

Q4: Comment épaisseur solaire de la laveuse plate Sus304?

R: Généralement 1,5 à 3 mm. Les rondelles plus épaisses génèrent des charges plus élevées mais nécessitent des boulons plus longs. Suivez les spécifications d'ingénierie du système.

Q5: Que se passe-t-il si j'omet une laveuse?

R: Les risques comprennent:

- Rails ou cadres de panneaux écrasés / endommagés.

- Connexions lâches dues à des vibrations / cyclisme thermique.

- Corrosion galvanique accélérée.

- défaillance structurelle ou détachement de panneau.

Q6: Où est utilisée dans les réseaux solaires de monture solaire dans les réseaux solaires?

R: À chaque connexion boulonnée:

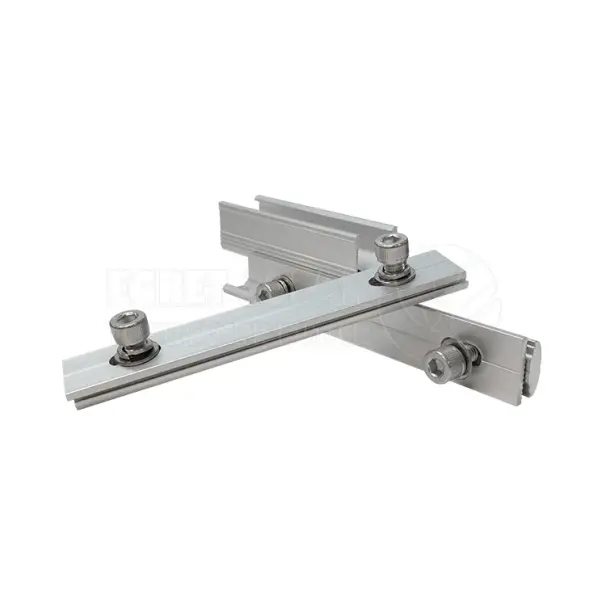

- Épisses de rail et pinces d'extrémité.

- Pinces de panneau aux rails.

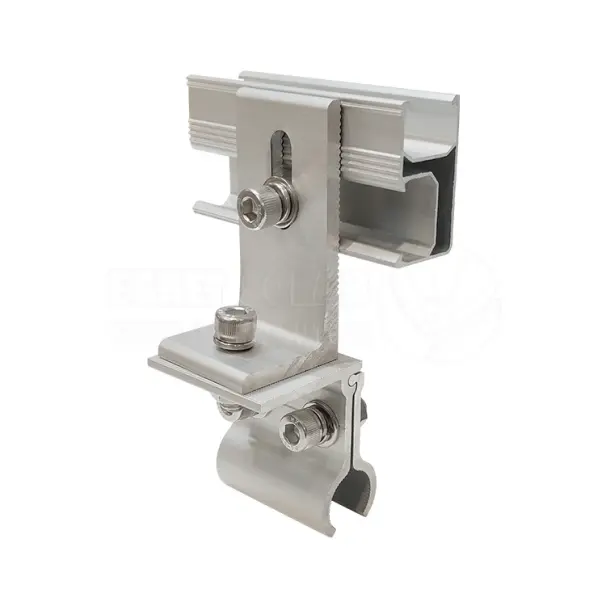

- Attachements de toit (par exemple, L-Feet, clignotement).

- fondations de montage au sol.
