Pince de toit pour montage sur panneaux solaires

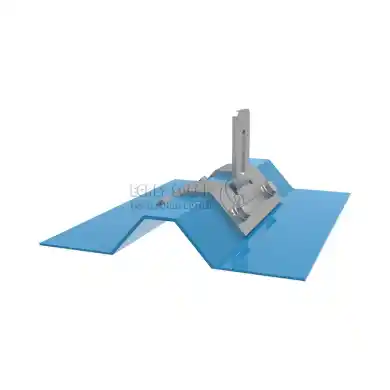

Egret Solar est un fournisseur spécialisé de solutions de montage photovoltaïque. La pince de toit pour panneaux solaires présentée ici est disponible pour les commandes groupées et d'autres besoins d'approvisionnement importants. La pince de toit est spécialement conçue pour s'adapter aux toitures en acier ondulé trapézoïdal et utilise un outil sans perçage, qui se monte directement sur les crêtes des panneaux métalliques. Pour les projets photovoltaïques fonctionnant sous des contraintes budgétaires, la sélection de cette pince de toit minimise les marges inutilisées du toit, maximisant ainsi la capacité installée de la surface du toit. Construit en acier inoxydable à haute résistance avec une finition de surface sablée et associé à un tampon en caoutchouc imperméable EPDM.

Points forts du produit

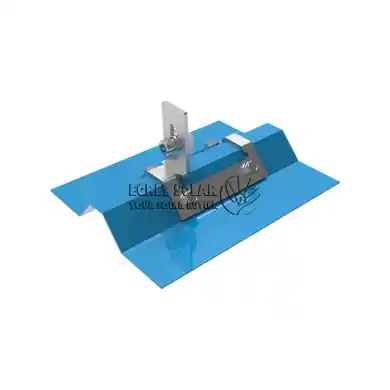

La fonction principale de la pince solaire pour toit en acier ondulé est de fixer solidement les modules photovoltaïques aux crêtes des profilés de toiture en acier coloré. Aucun pré-perçage n'est requis, vous pouvez simplement utiliser un tournevis électrique pour enfoncer les vis autotaraudeuses directement dans la pince pour la fixation. Nos pinces de montage solaire sont équipées d'EPDM, ce qui garantit que la couche d'étanchéité du toit reste intacte. La pince de toit est conçue pour une disposition de module horizontale. Si vous avez besoin d'une disposition de module verticale, Egret Solar propose également une pince de toit pour montage solaire à cet effet. Compatible avec les toitures en acier de couleur trapézoïdale, cette pince constitue un composant essentiel pour les centrales photovoltaïques commerciales et industrielles.

Matériaux et spécifications du produit

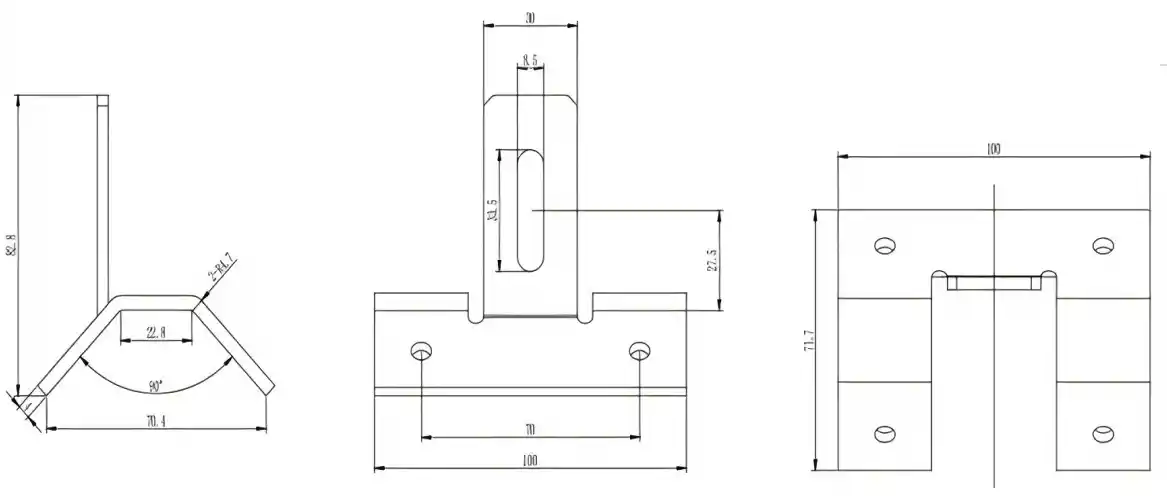

Notre pince de montage solaire est fabriquée en acier inoxydable et avec une finition de surface sablée. Cela offre une excellente résistance et résistance à la corrosion. Il est doté de patins en caoutchouc EPDM qui s'adaptent étroitement à la surface de la tuile et assurent une étanchéité à l'eau pour la tuile. Nos pinces PV standard pour toit mesurent 100 mm de longueur, l'image ci-dessous avec les dimensions spécifiques détaillées. Nous pouvons également personnaliser les dimensions en fonction du profil de tuile spécifique de votre toiture.

Système d'assemblage modulaire

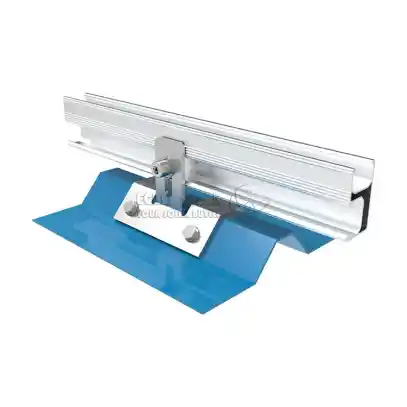

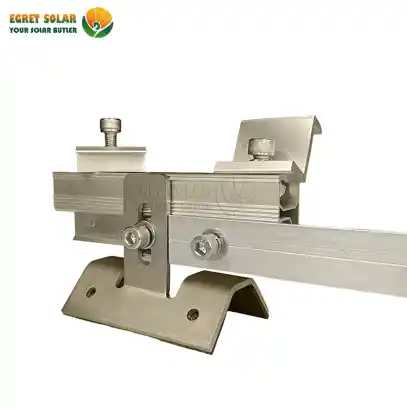

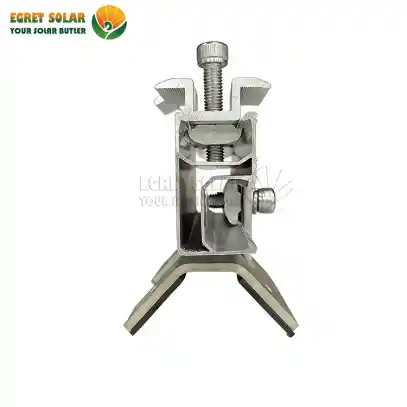

Pour l'énergie solaire, la pince de toit trapézoïdale présente une conception d'assemblage modulaire, ce qui lui permet d'être composée d'Egret SolarRail de 47 mm, connecteur de rail et autres accessoires pour former un système complet de montage sur toit métallique solaire. La pince de toit trapézoïdale en acier ondulé se fixe au rail de 47 mm via un boulon M8 etécrou coulissant, tandis que la pince médiane et la pince d'extrémité sont positionnées sur le rail pour fixer fermement les modules solaires. Nous calculerons la hauteur des pinces d'extrémité et la longueur des boulons en fonction des dimensions de vos modules PV.

Points d'installation clés

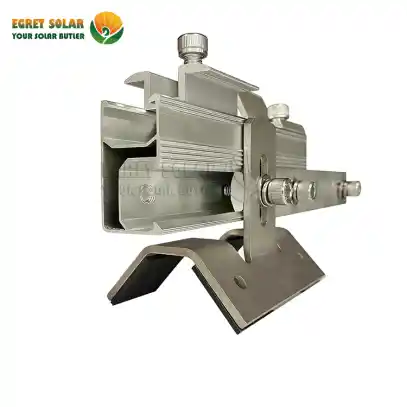

Sur la base de votre plan d'implantation latéral des modules photovoltaïques, positionnez les pinces de toit solaires sans perçage contre les crêtes des tôles de toiture en acier coloré. L'étape suivante consiste simplement à utiliser un tournevis électrique pour serrer les vis, l'installation de la pince de toit ne prend que deux minutes. Après cela, faites glisser l'écrou dans le rail et serrez les boulons M8. Placez vos modules sur les rails, puis utilisez les pinces centrales et les pinces d'extrémité pour les fixer en place. Enfin, assurez-vous qu'il n'y a pas de jeu pour terminer l'installation.

Emballage

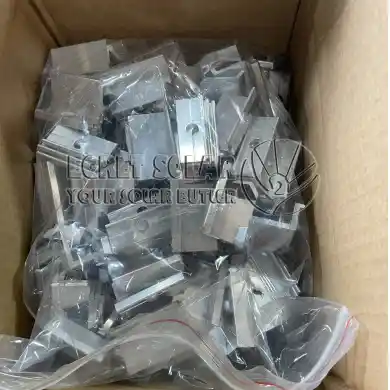

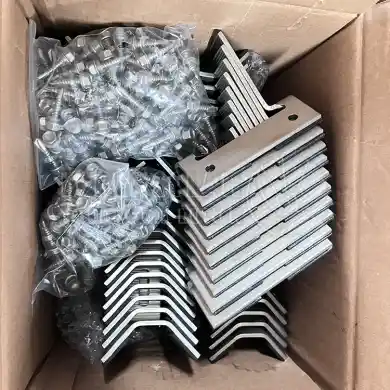

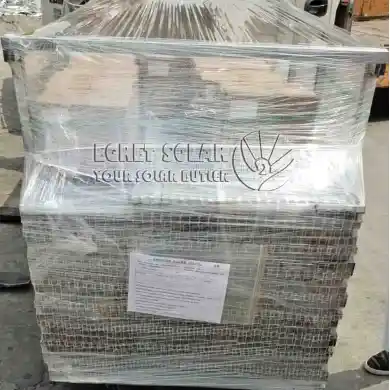

Les dimensions standard du carton pour les pinces PV pour toits métalliques sont de 540 x 220 x 220 mm. La configuration standard contient 60 jeux par carton, et les vis sont emballées individuellement pour éviter toute perte, ainsi que pour les protéger contre les rayures et l'humidité pendant le transport.

FAQ

Q1 : Quels types de tôles de toiture en acier colorées sont compatibles avec la pince de toit ?

R : Il est compatible avec les tôles de toiture en acier de couleur trapézoïdale traditionnelles. Pour les tôles présentant des spécifications particulières, nous pouvons fournir des pinces personnalisées.

Q2 : La méthode de montage des pinces de toit compromet-elle l'étanchéité du toit en acier coloré ?

R : Non, ce n'est pas le cas. Le joint d'étanchéité EPDM s'adapte parfaitement à la surface du toit, éliminant ainsi efficacement le risque de fuite d'eau causée par les pénétrations du toit.

Q3 : Pouvez-vous effectuer un étiquetage OEM/privé pour les grosses commandes ?

R : Oui, nous pouvons faire du OEM pour les commandes groupées. Nous pouvons modifier des éléments tels que les étiquettes des produits, les couleurs et d’autres détails.

Q4 : Ai-je besoin d'un professionnel pour installer cette pince ? Avez-vous des instructions sur la façon de procéder ?

R : Vous n'avez pas besoin d'un professionnel pour l'installer. Nous pouvons vous aider à l'installer en vous proposant des vidéos ou une aide technique à distance.
