Pince de toit à joint debout solaire

Notre pince de toit à joint debout solaire fonctionne très bien avec l'EgretSystème de montage sur toiture solaire en métal. Cette pince est conçue pour maintenir fermement les panneaux solaires sur les toits métalliques avec un joint debout. Il n’est pas nécessaire qu’il traverse la surface du toit. Ils offrent une solution simple et étanche tout en préservant l’intégrité de la toiture. Veuillez nous contacter si vous avez besoin d'échantillons gratuits à tester en premier.

Caractéristiques

Marque : Egret solaire.

Matériel: AL6005-T5

Longueur : 50 mm

Couleur: Naturel

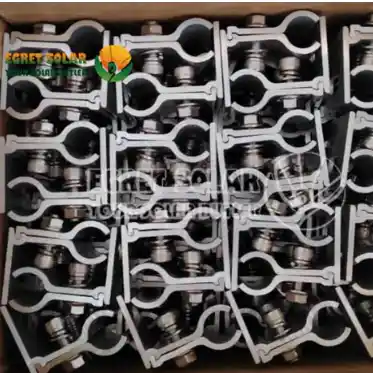

Emballage : Boîte

Charge de vent : 0,49 kn/㎡

Charge de neige : 1,6 kn/㎡

Origine du produit : Chine

Port d'expédition : Xiamen

Cycle de livraison : 10-15 jours

Points forts du produit

1) La pince de toit à joint debout solaire pour toit en métal est dotée d'une connexion véritablement non pénétrante, permettant un serrage direct sur les panneaux de toit verticaux, éliminant ainsi les fuites de toit et les problèmes de garantie associés aux solutions de forage.

2) Il intègre une protection intégrée contre la corrosion ; Le caoutchouc EPDM est utilisé entre la pince de toit et le toit pour empêcher la corrosion entre la pince de toit en aluminium et le panneau de toit en acier.

3) Cette pince de toit utilise deux jeux de boulons et d'écrous Allen en acier inoxydable pour garantir une force de serrage fiable et résistante aux vibrations au niveau du joint.

4) En plus de vendre la pince de toit séparément, nous la vendons également comme un système complet de montage sur toit solaire, comprenantpieds L solaires, rails et pinces pour panneaux solaires.

5) Grâce à une conception optimisée, la pince de toit à joint debout pour support solaire est fabriquée en utilisant AL6005-T5, avec une forme compacte, une longueur de coupe standard de 50 mm et une large compatibilité. (D'autres tailles sont disponibles, ou nous acceptons les commandes personnalisées.)

Applications

Les pinces de toit à joints debout en aluminium solaire sont principalement utilisées dans les systèmes d'installation de toits métalliques. Il offre des options d'installation flexibles et se fixe solidement au joint debout du toit métallique sans perçage ni pénétration, garantissant ainsi l'étanchéité et l'intégrité structurelle du toit. Ce qui suit montre deux méthodes d'installation flexibles :

Option 1 : comme indiqué sur le schéma, cette pince de toit peut être utilisée avec des rails, des pieds en L, des pinces centrales etpinces d'extrémitépour former un système complet de montage sur toiture métallique.

Option 2 : Grâce à la structure à trous allongés horizontaux dans sa conception supérieure, cette pince peut également être utilisée avec d'autres rails nécessitant un montage par le bas, tels que les rails de 40*40 mm. En combinant la pince intermédiaire rapide, la pince d'extrémité rapide et les connecteurs de rail, un système complet de montage sur toit solaire peut être assemblé.

Instructions d'installation

Comparée aux autres pinces qui traversent le toit, cette pince est facile et rapide à installer. Cela n’endommage pas non plus le toit. Cela rend l’installation solaire plus sûre.

1) Placez la pince de toiture solaire non pénétrante sur le joint debout.

2) Serrez les vis ou les boulons. Continuez à serrer jusqu'à ce que la pince soit bien verrouillée dans le joint.

3) Fixez le rail au collier de serrage du toit. Utilisez des boulons et des écrous. Vous pouvez également ajouter des pieds en L. Cela place le panneau solaire plus haut au-dessus du toit.

4) Placez le panneau solaire sur le rail. Fixez-le avec une pince à panneau. Ensuite, vous pouvez terminer l'installation complète de la pince solaire pour système de montage sur toit métallique.

Demandes connexes

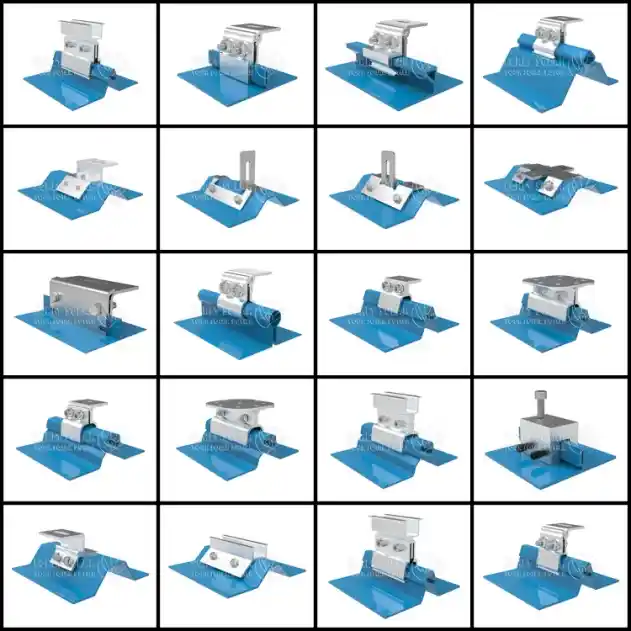

Egret Solar propose également des pinces de toit pour de nombreux types de toit. Vous pouvez en trouver un qui correspond à vos besoins. Si vous ne savez pas quelle pince convient à votre toit, envoyez-nous ces informations. Nos ingénieurs peuvent vous suggérer celui qui vous convient :

1)Données de section de toit

2) Charge de vent et de neige à votre emplacement

3) Nombre de panneaux solaires que vous souhaitez installer (nous pouvons vous aider à déterminer le nombre dont vous avez besoin)

Nous sommes heureux de vous fournir toute assistance, alors n'hésitez pas à nous contacter à tout moment si vous en avez besoin !
